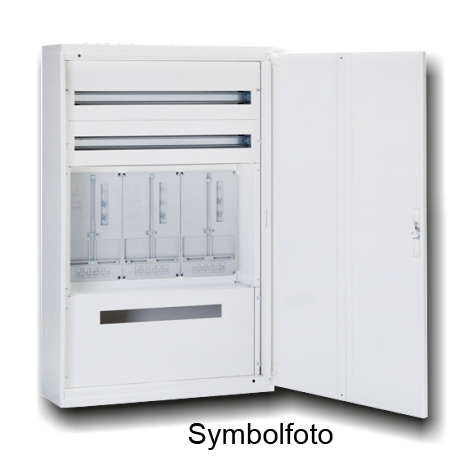

Norm-Zählerverteiler mit 3 Zählerplätzen für Kärnten als Wandaufbauschrank für die Innenraummontage nach OVE EN 62208. Bestehend aus Schrank mit Tür aus pulverbeschichtetem,
eingebranntem, stabilprofiliertem 1 mm dickem Stahlblech. Durchsteckflansche oben eingebaut. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links
anschlagbar mit 110° Öffnungswinkel. Türverschluß durch andere Schließungen austauschbar. Ausgebaut nach OVE EN61439-1/-3 für das obige Netzgebiet mit Vorzählersicherung, Zählerschleife und entsprechenden Schutzschaltgeräten im Verteilerbereich oberhalb der Zählertragplatten. Nachzählerteil: bestückt und verschient mit: CJG440D, 3 x MBN116 + KRN163, MCN316 + KRN163, 3 x MCN516, 7 x MBN513, SPN315; Zählerplatz: ZASK nach Vorgabe des Energieversorgers Vorzählerteil: L73M35A, HKL 3pol + einerzusätzlichen PE Klemme mit 8 Klemmstellen.

Polanzahl: 5-polig
Aufputz / Aufbau
Mit Überspanungsschutz und Leitungseinführung
Netzform: TN-C-S
Türschliessungstyp: Klappgriff mit Vorreiber
1 Türe
Werkstoff Stahlblech reinweiß RAL 9010

Maße:
Tiefe installiertes Produkt 250 mm
Höhe installiertes Produkt 1.176 mm
Breite installiertes Produkt 253 mm
Breite Reiheneinbaugerät (REG) 35 TE

Anschluss:
Leitungsquerschnitt Zählerzugangsleitung 10 mm²
Leitungsquerschnitt Zählerabgangsleitung 10 mm²
Anordnung PE/N-Klemme im Verteilerfeld senkrecht
Anschlussart mit Hutschienen

Anzahl der Verteilerreihen: 2
Anzahl der Felder: 70
Ohne Multimediafeld
Anzahl Zählerplätze ≤ 63 A: 3
Anzahl Hutschienen: 2
Zusatzgerät NAR Zählerfeld: Hauptleitungsabzweigklemme 1-polig
Ausstattung NAR Zählerfeld: zum Einbau von Hauptleitungsabzweigklemme, Hauptschalter, Vorsicherungen

Normen:
Europäische Direktive WEEE betroffen

Schutzklasse I
Schutzart IP40
