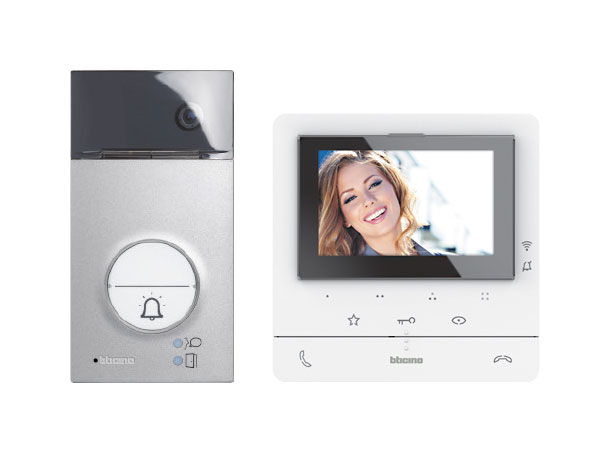

Flex’ONE Video-Set mit Türstation LINEA 3000 und Hausstation CLASSE 100 X16EDas Set in 2-Draht-Technik enthält alle benötigten Teile zur Realisierung einer Einfamilienhaus-Sprechanlage. Die Erweiterung auf ein Zweifamilienhaus erfolgt durch das Hinzufügen einer 2. Hausstation nach Wahl.

Das Set besteht aus:

1 Aufputz-Türstation LINEA 3000 mit Frontblende aus ZAMAK und integriertem Transponderleser

• Kamerabeleuchtung mit weißen LEDs für bessere Nachtsicht.
• Aufnahmewinkel: 105° horizontal/80° vertikal (nicht schwenkbar).
• Enthält standardmäßig 2 Ruftasten und kann, mittels Schiebeschalter, als Ein- oder Zweifamilienhaus konfiguriert werden. Ausgestattet mit Namensschild inkl. helligkeitsgesteuerter Hinterleuchtung (weiße LEDs) und Status-LEDs für Gespräch und Türöffner.
• Der Türöffner (max. 30 Ohm Innenwiderstand) wird direkt an die Klemmen S+ und S– (18 V, 4 A Stoßstrom, 250 mA Haltestrom) angeschlossen.
• Die Türstation kann mittels UP-Dose (Best. Nr. 350020) und Zubehör (Best. Nr. 343061) Unterputz versetzt werden.
• Schutzart IP 54,
• Schlagfestigkeit IK 10
• Verwaltung von bis zu 20 Transpondern (125 kHz) für die Türöffnersteuerung. 8 Transponder im Lieferumfang enthalten (6 Stück farbig, 2 Stück flach transparent).
• Abmessungen: BxH xT: 100x190x26 mm
• Farbe: ähnlich RAL 9007

1 Video-Netzgerät

1 hörerlose Aufputz-Hausstation CLASSE 100 X16E mit Smartphone-Anbindung und Induktionsschleife für Hörgeräteträger

• 2-Draht-Bussystem
• Farb-LCD-Display 5" (12,7 cm)
• mit Smartphone-Anbindung und Induktionsschleife für Hörgeräteträger, freies Gegensprechen, neben den beiden physischen Gesprächstasten (Gespräch annehmen bzw. beenden)
• verfügt sie über 3 Sensortasten für die Funktionen: Tür öffnen, Treppenhauslicht einschalten (Aktivator Best. Nr. 346210 wird benötigt) und Türstation ein- bzw. umschalten.
• Weiters enthält sie 4 frei konfigurierbare Zusatztasten (z. B. für Intern Sprechen, zusätzlicher Türöffner, etc. ).
• 16 melodische Ruftöne einstellbar. Inkl. Arztschaltung/Türomatfunktion.
• Für Tür-/Etagenruf mit Rufunterscheidung.
• Lautstärke von Rufton und Gespräch, Farbe und Helligkeit des Bildschirms sowie die WLAN-Konfiguration werden über das OSD-Menü eingestellt, welches über einen seitlichen Regler bedient wird.
• LED-Anzeige für: Ruftonabschaltung, Wi-Fi, Türöffner- und Verbindungsstatus.
• Über die App Door Entry (erhältlich für Android und iOS) kann die komplette Funktionalität der Hausstation (Videobild, Gespräch, Türöffnen, zusätzliche Kameras, etc. ) auf dem Smartphone wiedergegeben werden.
• Aufputzmontage mittels mitgelieferter Wandhalterung.
• Anschluss für BUS, Etagenruf und Zusatzläutewerk.
• Maße B × H × T: 164 × 165 × 18,5 mm-
• Schaltplan und Bedienungsanleitungen
