Produktbeschreibung

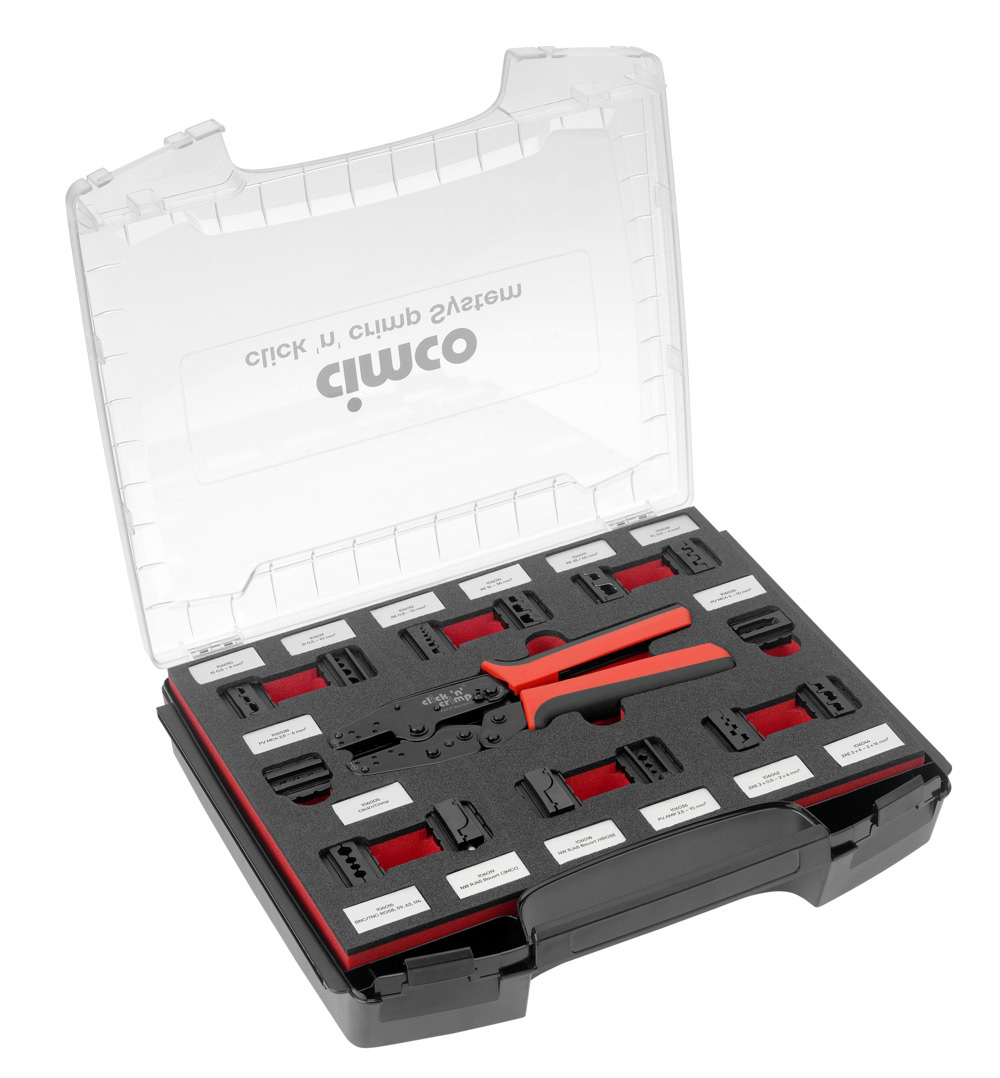

Komplettes Click n Crimp Presszangen-Set mit Presszangenkörper und 14 Wechseleinsätzen für vielfältige Crimpanwendungen. Geeignet für Kabelschuhe, Aderendhülsen, RJ45-, Koaxial- und Solarsteckverbinder. Lieferung in i-Boxx mit Schaumstoffeinlage und Kennzeichnungsschildern.
Das Click n Crimp Presszangen-Set ist ein modular aufgebautes Komplettsystem für professionelle Crimpanwendungen in Elektroinstallation, Netzwerktechnik, Werkstatt und Industrie. Im Set enthalten sind der Presszangenkörper sowie 14 verschiedene Wechseleinsätze, die ein breites Anwendungsspektrum abdecken.

Die Pressprofileinsätze sind jeweils als Paar aus oberer und unterer Profilbacke ausgeführt und lassen sich passend zur jeweiligen Anwendung austauschen. Dadurch eignet sich das Set für die Verarbeitung von isolierten und nicht isolierten Kabelschuhen, Aderendhülsen, Zwillingsaderendhülsen, Flachsteckern, RJ45-Steckverbindern, Koaxialsteckern sowie Solar-Steckverbindern.

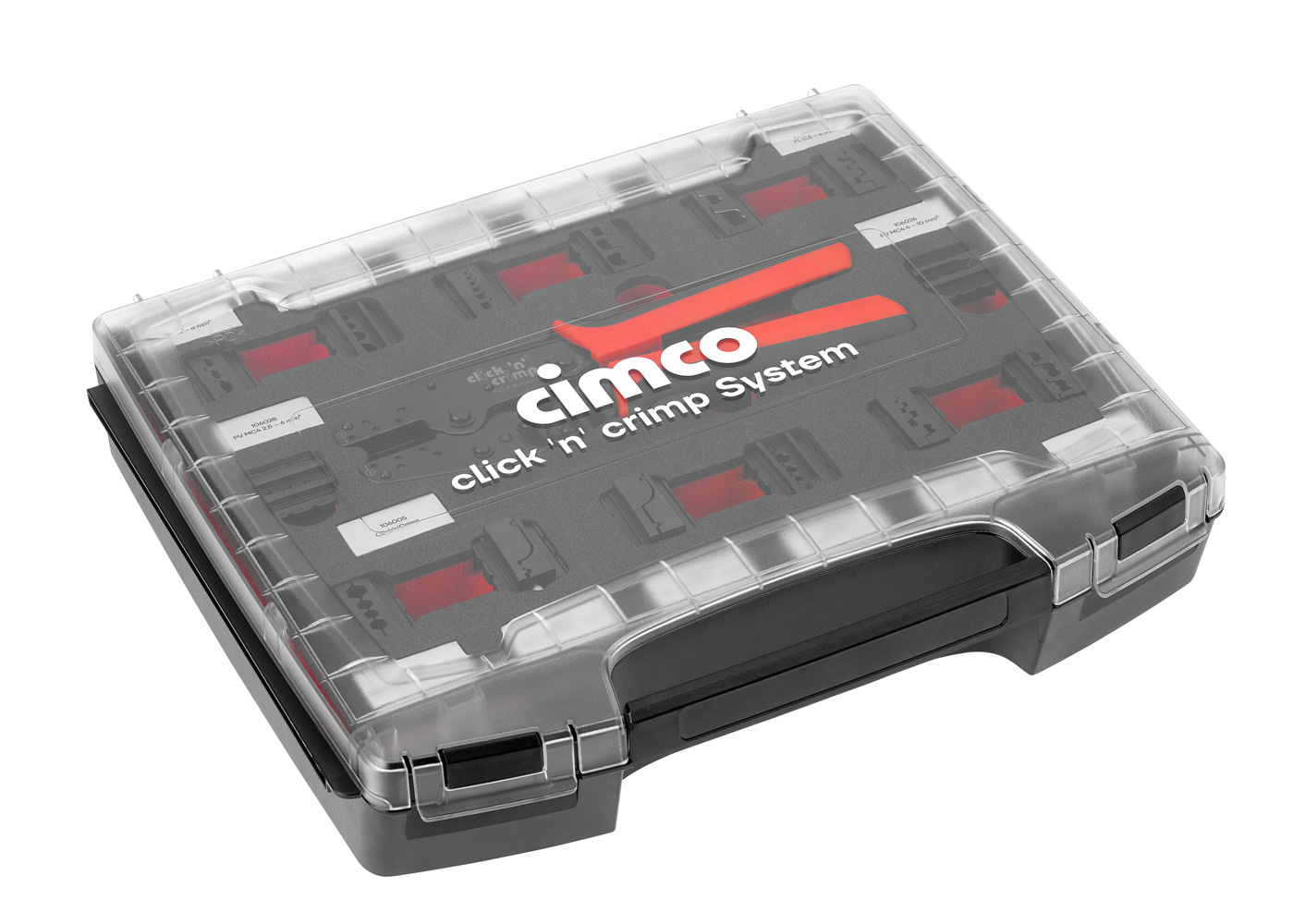

Alle Komponenten sind übersichtlich in einer robusten i-Boxx mit Schaumstoffeinlage untergebracht. Zusätzlich erleichtern Kennzeichnungsschilder die individuelle Zuordnung der Einsätze und unterstützen eine strukturierte Organisation am Arbeitsplatz oder im mobilen Einsatz.

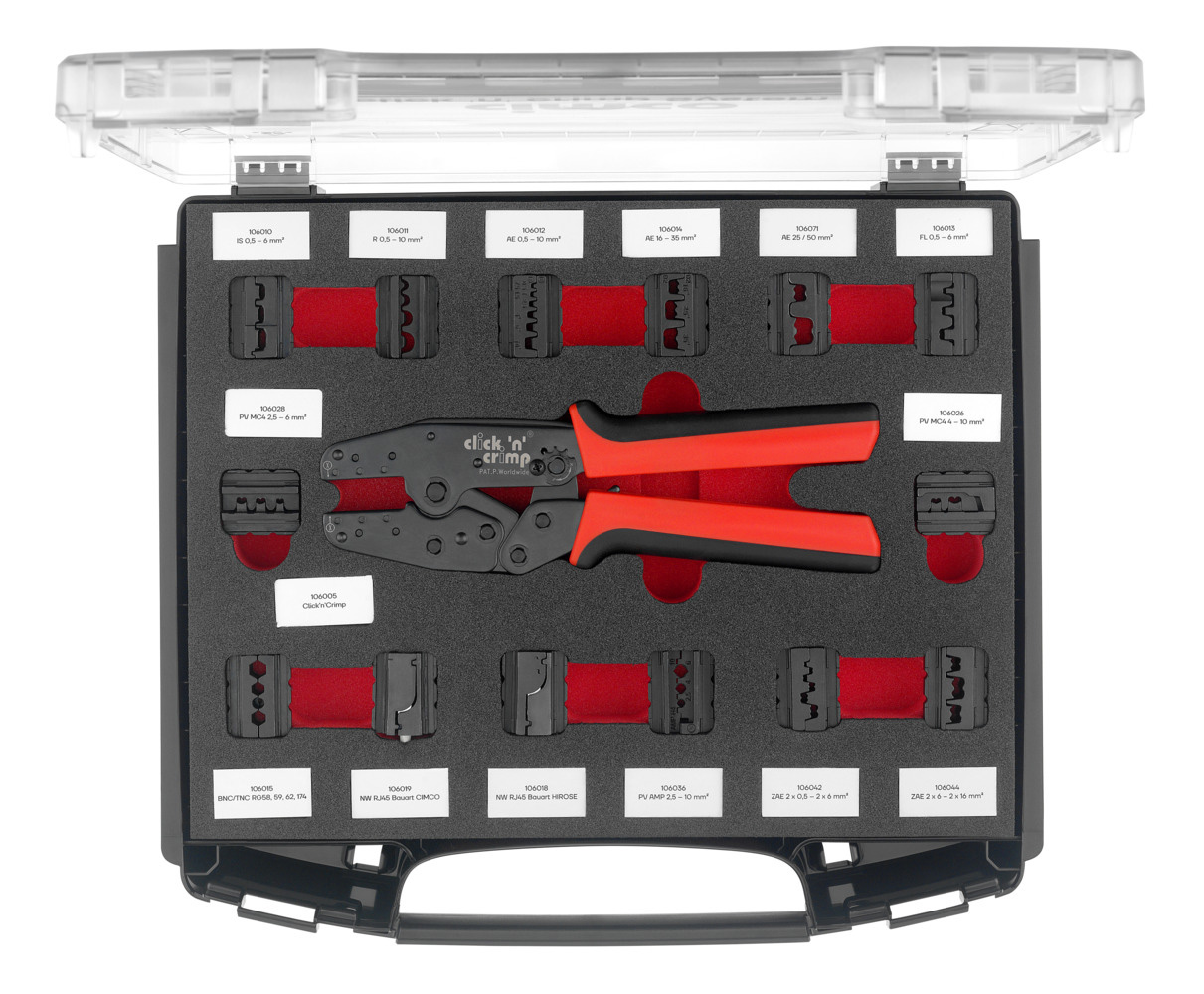

Im Set enthaltene Artikel:
• 10 6005 – Presszange Click n Crimp, Presszangenkörper ohne Pressprofileinsätze
• 10 6010 – Pressprofileinsätze für isolierte Kabelschuhe, 0,5–6 mm², Ovalpressung (W)
• 10 6011 – Pressprofileinsätze für nicht isolierte Kabelschuhe, 1,5–10 mm², Dornpressung (N)
• 10 6012 – Pressprofileinsätze für isolierte und nicht isolierte Aderendhülsen, 0,5–10 mm², Trapezpressung (B)
• 10 6014 – Pressprofileinsätze für isolierte und nicht isolierte Aderendhülsen, 16–35 mm², Trapez-Ident-Pressung (D2)
• 10 6071 – Ersatzprofil für Aderendhülsen, 25 und 50 mm², Trapez-Ident-Pressung
• 10 6013 – Pressprofileinsätze für nicht isolierte Flachstecker und Flachsteckhülsen, 0,5–6 mm², Rollpressung (C)
• 10 6015 – Pressprofileinsätze für BNC-/TNC-Koaxialstecker, Sechskantpressung (A)
• 10 6019 – Pressprofileinsätze für geschirmte RJ45-Stecker (8P8C), Bauart CIMCO (M2)
• 10 6018 – Pressprofileinsätze für geschirmte RJ45-Stecker (8P8C), Bauart HIROSE TM 11/21 (M1)
• 10 6036 – Pressprofileinsätze für Solar-Steckverbinder Typ AMP-H4, 2,5–10 mm²
• 10 6042 – Pressprofileinsätze für Zwillingsaderendhülsen, 2 x 0,5 bis 2 x 6 mm²
• 10 6044 – Pressprofileinsätze für Zwillingsaderendhülsen, bis 2 x 16 mm²
• 10 6026 – Pressprofileinsätze für Solar-Steckverbinder, 4–10 mm², MC4-kompatibel
• Kennzeichnungsschilder zur Beschriftung der Einsätze
• i-Boxx mit Schaumstoffeinlage

Technische Details
    Länge  350 mm
    Ausführung/Betätigung  Mechanisch
    Geeignet für Various applications
    Pressform Universal (Wechseleinsätze)
    Mit Sperrvorrichtung (bei mechanischen Werkzeugen)    ✓
    Einsätze auswechselbar  ✓
    Anzahl der mitgelieferten Einsätze  14
    Mit automatischem Rücklauf    ×
