1 Schließer nicht potenzialfrei 10A/250V AC.
Stand-by-Verlust nur 0,8 Watt.

Für Einbaumontage. Einbaugerät 45mm lang, 45mm breit, 26mm tief.
Versorgungs- und Schaltspannung 230V.

Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais.

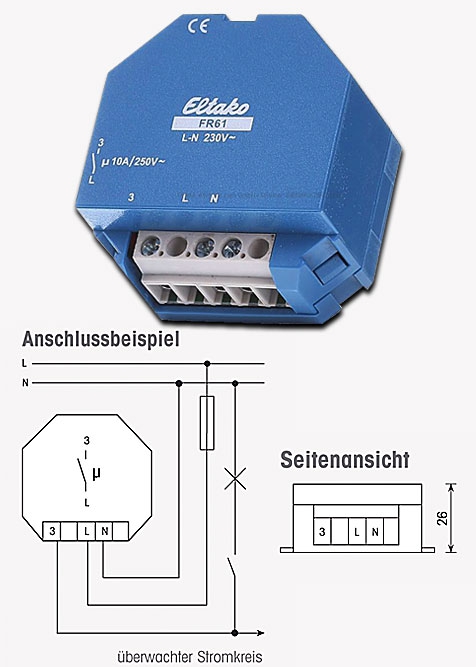

Der Feldfreischalter FR61-230V unterbricht die Stromversorgung nach Abschaltung nachgeschalteter Verbraucher und verhindert damit störende elektromagnetische Felder.

Bis zu einer Stromaufnahme von 20mA sind Kleinverbraucher zulässig, welche nach dem Ausschalten größerer Verbraucher das Feldfreischalten nicht verhindern. Der Grenz wert muss nicht manuell eingestellt werden, sondern wird vom FR61 erlernt. Verbraucher mit mehr als 200mA Stromaufnahme werden immer als Verbraucher definiert, welche das Zuschalten der Netzspannung veranlassen sollen.

Solange kein größerer Verbraucher eingeschaltet ist, bleibt der überwachte Stromkreis 1-polig vom Netz abgeschaltet. Neutral- und Schutzleiter werden nicht geschaltet, um einen Antennen effekt zu verhindern.

Zur Überwachung liegt eine Gleichspannung 230V DC mit geringer Restwelligkeit an. Deshalb ist eine Überbrückung des Arbeitskontaktes nicht zulässig. Sie führt zur Zerstörung des Gerätes.

Beim Einschalten eines Verbrauchers schaltet der Feldfreischalter den überwachten Außenleiter zu.

Beim ersten Einschalten der Außenleiter und nach einem Stromausfall lernt der FR61 automatisch neu: Zuerst wird ein Einschaltstrom von 30mA vorgegeben. Ist dann ein Klein-verbraucher länger als 24 Stunden eingeschaltet, die Gesamtstromaufnahme des über wachten Stromkreises kleiner als 200mA und wurde zwischendurch das Licht ein- und ausgeschaltet, wird dieser Klein verbraucher eingelernt und der Leiter abgeschaltet. Durch kurzes Ausschalten des zuständigen Leitungsschutzschalters kann diese Lernphase nach dem Anschluss eines neuen Kleinverbrauchers auch sofort eingeleitet werden.
