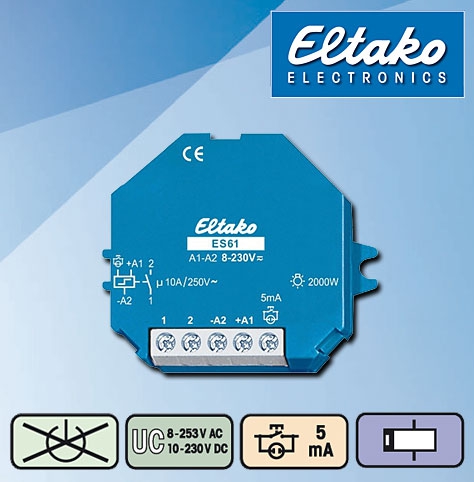

Eltako Stromstoßschalter ES61-UC / 1 Schließer 10A
Stromstoß-Schaltrelais
• Für Einbaumontage
• Universal-Steuerspannung 12..230 V UC
• Kein Stand-by-Verlust
• Glimmlampenstrom 5 mA beim 230 V Eingang
• Glühlampenlast 200
• Bistabiles Relais

1 Schließer potenzialfrei 10A/250V AC, Glühlampen 2000W.
Kein Stand-by-Verlust.
Für Einbaumontage. 45mm lang, 55mm breit, 18mm tief.
Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais.
Entweder Universal-Steuerspannung 8..230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang mit Glimmlampensymbol (L)/-A2(N).
Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig.
Sehr geringes Schaltgeräusch.
Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust.
Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch.
Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung.
Befindet sich dieses Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, benötigt es keine zusätzliche Grundlast, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden.
Dieser Stromstoßschalter repräsentiert die neueste Generation elektronischer Schaltgeräte:
Die Elektronik hat keine eigene Stromversorgung und daher sowohl im eingeschalteten als auch im ausgeschalteten Zustand keinen Stromverbrauch.
Lediglich während des kurzen Steuerimpulses von nur 0.2 Sekunden fließt der Steuerstrom.

VPE: 1/10

Breite in Teilungseinheiten 3,1
Einbautiefe 18 mm
Anzahl der Schließer 1
Steuerspannung 1: 230 V
Steuerspannungsart 1 AC/DC
Steuerspannung 2: 230 V
Steuerspannungsart 2: AC
Bemessungsschaltstrom 10 A
Versorgungsspannung 250 V
Spannungsart der Versorgungsspannung AC
Max. Glühlampenlast 2000 W
Max. Leuchtstofflampenlast 1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 500 VA
Max. Schaltstrom (cos phi = 0,6) 4 A
