Die 2in1 Lösung von Hager vereint Stromkreis- und Multimediaverteiler in einem Gehäuse!

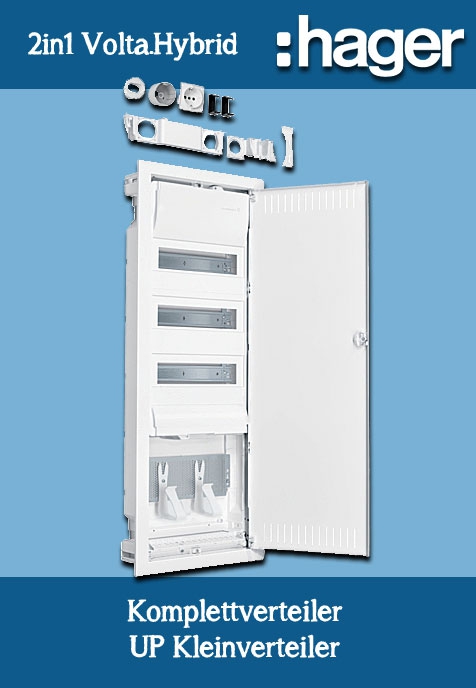

Der neue volta.hybrid ist der erste Installationskleinverteiler, der die Funktionen eines Strom- mit denen eines Multimediaverteilers vereint. Diese im Markt einzigartige Lösung basiert auf dem bekannten  5-reihigen Kleinverteiler volta und ist in acht Ausführungen erhältlich: als HW- sowie als UP-Variante jeweils mit zwei Verteiler- und drei  Multimediareihen beziehungsweise mit drei Verteiler- und zwei MM-Reihen. Alle Ausführungen sind wahlweise mit geschlitzten Stahlblech- oder Kunststofftüren für eine optimale Wärmeabfuhr erhältlich. Letztere verbessern zudem das WLAN-Signal aus dem Gehäuse deutlich. Darüber hinaus sind auch Ausbaupakete lieferbar, mit denen sich  individuelle Aufteilungen umsetzen lassen, wie beispielsweise ein 1-reihiger Stromkreisverteiler mit 4-reihigem MM-Verteiler. Damit bietet sich der volta.hybrid als flexible Lösung für kleine Wohneinheiten an, in denen sich Multimedialösungen aus Platz- und Kostengründen bisher nur schwer realisieren ließen.

Flexibel kombiniert - perfekt integriert!
Vielfältig einsetzbar!
Der volta. hybrid empfiehlt sich für Wohnungen mit begrenzten Platzverhältnissen.
Er eignet sich ideal für Wohnbaugesellschaften, die viele Objekte mit einer technisch ausgereiften, optisch ansprechenden, aber dennoch kosteneffizienten Lösung bestücken wollen. Durch die moderne Multimediaausstattung werden die Wohnungen zeitgemäß aufgewertet.

Installationskleinverteiler unter Putz aus Kunststoff, geprüft nach DIN VDE 60670-24 und DIN 43 871. Bemessungsspannung 400 V / 50 Hz. Schutzart IP30, Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung sowie integrierter Wasserwaage, inkl. verzinkten Stahlblech-Befestigungslaschen. Blendrahmen aus Stahlblech, pulverbeschichtet und eingebrannt. 15 mm Putzausgleich möglich. Lüftungstür aus Stahlblech mit Ventilationsöffnungen. Schutzart IP30, weiß RAL9010, frontbündig mit innenliegenden, handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff. Türanschlag rechts oder links ohne Blendrahmendemontage. 3-reihiger Geräteträger aus verzinktem Stahlblech. 3-reihige Geräteabdeckung aus Kunststoff für 36 (42) Module mit 46 mm Geräteschlitz, Schnellverschlussbefestigungmit 90°-Drehung an dem Leitungseinführungsschieber und an der Abschottung, an beiden Seiten serienmäßig plombierbar. Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik. Zur sicheren Trennung zwischen Multimediateil und Stromkreisverteilung ist eine Abschottung montiert, die gleichzeitig auch die Aufnahme für bis zu zwei Steckdosen ermöglicht. Großzügiger Montageraum mit vormontierter/n Montageplatte/n aus verzinktem Stahlblech mit 3,2 mm regelmäßiger Lochung nach DIN24041. Gerätehalter für die schraublose Befestigung von Geräten zur direkten Montage auf dem Lochblech durch einhängen oder verschrauben liegen bei. Kabelführungsklammern können in den dafür vorgesehenen Schnellbefestigungen links und rechts eingebaut werden.

Technische Merkmale:
Montageart Unterputz
Anzahl der Verteilerreihen 3
Anzahl Module 36
RAL Farbnummer 9010 Weiß
Schutzart IP30
Schutzklasse II
Material des Gehäuses Polystyrol
IK Codierung der mechanischen Stoßfestigkeit 07
Anzahl Türen 1
Türschliessungstyp Schnappverschluß
Höhe installiertes Produkt 880 mm
Breite installiertes Produkt 348 mm
Tiefe installiertes Produkt 94,5 mm
