Serie LS

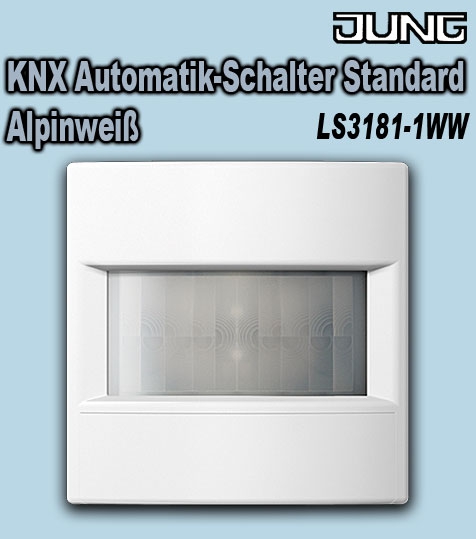

KNX Automatikschalter 1,10 m
Thermoplast (bruchsicher) hochglänzend
Universal
für Busankoppler 3 Art.-Nr.: 2073 U
ETS-Produktfamilie Phys. Sensoren
Produkttyp Bewegungsmelder

Bestimmungsgemäßer Gebrauch

■ Bedarfsgerechtes Steuern von Beleuchtung und anderen elektrischen Verbrauchern in Innenräumen
■ Montage auf Busankoppler 3 (Art.-Nr.: 2073 U)


Produkteigenschaften

■ Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit
■ 2 PIR-Sensoren
■ Erfassungsbereich 180°
■ Integrierter Helligkeitssensor
■ Ausschalthelligkeit einstellbar
■ Ausgangsfunktionen: Schalten, Wertgeber, Lichtszenennebenstelle, Treppenhausfunktion, Schalten mit Zwangsstellung, Betriebsmodusvorgabe für Raumtemperaturregler
■ Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle
■ Empfindlichkeit manuell einstellbar
■ Status-LEDs
■ Manuelles Schalten am Gerät
■ Erfassungsfeld zur Hälfte abblendbar (Blende oder Parametereinstellung)

Zusätzliche Eigenschaften Version "Universal":

■ Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR)
■ 5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen
■ Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb
■ Helligkeitssensorfunktion mit 3 Grenzwerten
■ Alarmmeldung bei Abziehen vom Busankoppler
■ Temperaturmessung

Technische Daten
Stromaufnahme KNX: 3 ... 10 mA
Umgebungstemperatur: −5 ... +45 °C
Lager-/Transporttemperatur: −25 ... +70 °C
Relative Feuchte: 10 ... 100 % (keine Betauung)
Schutzklasse: III
Montagehöhe: 1,10 m
Erfassungswinkel: 180°
Helligkeitssensor
Messbereich: ca. 1 ... 1000 lx
Temperatursensor
Messbereich: −5 ... +45 °C
Genauigkeit: ± 1 K

Maße: 70 x 70 mm
Material: Thermoplast
Farbe: alpinweiß

Bewegungserfassung
- Montagehöhe: 1,10 m
- Erfassungswinkel: 180 Grad
- Erfassungsbereich: ca. 10 x 10 m

Helligkeitssensor
- Messbereich: ca. 1 ... 500 lx
- Genauigkeit: ± 3 lx

Temperatursensor
- Messbereich: ca. 20 ... +55 Grad Celsius
- Genauigkeit: ± 1 K
