Bestimmungsgemäßer Gebrauch

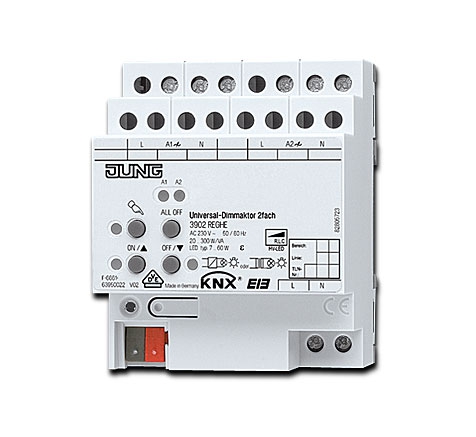

    Schalten und Dimmen von Glühlampen, HV-Halogenlampen,Tronic-Trafos mit Halogenlampen, dimmbaren induktiven Trafos mit Halogen- oder     LED-Lampen, HV-LED- und Kompaktleuchtstofflampen.
    Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler.

Produkteigenschaften:

    Automatische oder manuelle Auswahl des zur Last passenden Dimmprinzips
    Leerlauf-, kurzschluss- und übertemperatursicher
    Meldung bei Kurzschluss
    Ausgänge manuell bedienbar
    Rückmeldung des Schaltzustandes und des Dimmwertes
    Parametrierbares Einschalt- und Dimmverhalten
    Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Vorwarnfunktion
    Lichtszenenbetrieb
    Sperren einzelner Ausgänge per Hand oder Bus
    Statusanzeige der Ausgänge über LED
    Betriebsstundenzähler
    Netzausfall länger als ca. 5 Sekunden führt zum Ausschalten des Dimmaktors. Je nach Parametereinstellung wird die angeschlossene Last nach     Netzwiederkehr neu eingemessen.
Technische Daten
   Nennspannung: AC 110 ... 230 V ~, 50/60 Hz
   Verlustleistung: max. 4 W
   Standby-Leistung:    max. 0,8 W
   Umgebungstemperatur: −5 ... +45 °C
   Lager-/Transporttemperatur:    −25 ... +70 °C
   Kontaktart: ε, MOSFET
Lampenlasten
Anschlussleistung 230 V je Ausgang
    Glühlampen: 20 ... 300 W
    HV-Halogenlampen: 20 ... 300 W
    induktive Trafos: 20 ... 300 VA
    Tronic-Trafos: 20 ... 300 W
    HV-LED-Lampen dimmbar:    typ. 3 ... 60 W
    Kompaktleuchtstofflampen dimmbar: typ. 3 ... 60 W
    ohmsch-induktiv:    20 ... 300 VA
    ohmsch-kapazitiv:    20 ... 300 W
    kapazitiv-induktiv:    nicht zulässig
Anschlussleistung 110 V je Ausgang
    Glühlampen: 20 ... 150 W
    HV-Halogenlampen: 20 ... 150 W
    induktive Trafos: 20 ... 150 VA
    Tronic-Trafos: 20 ... 150 W
    HV-LED-Lampen dimmbar:    typ. 3 ... 30 W
    Kompaktleuchtstofflampen dimmbar: typ. 3 ... 30 W
    ohmsch-induktiv:    20 ... 150 VA
    ohmsch-kapazitiv:    20 ... 150 W
    kapazitiv-induktiv:    nicht zulässig
    Anschluss: Schraubklemmen
    eindrähtig: 0,5 ... 4 mm2
    feindrähtig ohne Aderendhülse: 0,5 ... 4 mm2
    feindrähtig mit Aderendhülse: 0,5 ... 2,5 mm2
   Einbaubreite: 72 mm (4 TE)
   Prüfzeichen: VDE
