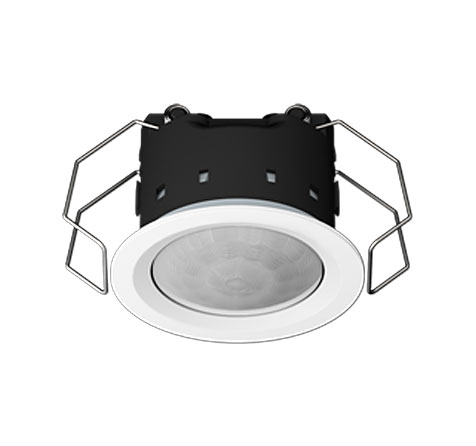

KNX Präsenzmelder Mini
Universal
mit integriertem Busankoppler
ETS-Produktfamilie Phys. Sensoren
Produkttyp Bewegungsmelder
Neu ab V 02: mit Temperaturmessung

Bestimmungsgemäßer Gebrauch
■ Bedarfsgerechtes Steuern von Beleuchtung, Raumthermostaten und anderen elektrischen Verbrauchern in Innenräumen
■ Klemmmontage in abgehängte Decken
■ Deckenmontage an festen Decken in Gerätedose nach DIN 49073 mit Unterputz-Set (Art.-Nr.: PMM-UP-SET-WW)
■ Deckenmontage Aufputz an festen Decken mit Aufputz-Set (Art.-Nr.: PMM-AP-SET-WW)

Produkteigenschaften
■ Integrierter Busankoppler
■ 3 PIR-Sensoren
■ Erfassungsfeld 360°
■ Integrierter Helligkeitssensor
■ Einsatz als Präsenzmelder, Bewegungsmelder oder für Meldebetrieb
■ Ausgangsfunktionen: Schalten, Treppenhausfunktion, Schalten mit Zwangsstellung, Wertgeber, Lichtszenennebenstelle, Betriebsmodusvorgabe für Raumtemperaturregler
■ Erweiterung des Erfassungsbereichs durch Betrieb mehrerer Geräte als Haupt- und Nebenstelle
■ Einsteller zur manuellen Korrektur der Empfindlichkeit
■ Status-LED: Blinkt bei Bewegungserfassung; je nach Programmierung im normalen Betrieb oder nur während des Gehtest-Betriebs

Zusätzliche Eigenschaften Version "Universal":
■ Manuelle Bedienung mit IR-Fernbedienung möglich (Art.-Nr. KNX PM FB IR)
■ 5 Funktionsblöcke zur Bewegungserfassung mit je 2 Ausgängen
■ Funktionsblöcke umschaltbar, z.B. für Tag-/Nachtbetrieb
■ PIR-Sensoren separat auswertbar
■ Helligkeitssensorfunktion mit 3 Grenzwerten
■ Tageslichtabhängige Lichtregelung mit max. 3 Kanälen, Sollwertverschiebung im Betrieb, separater Konfiguration von Anregel-, Regel- und Abregelphase
■ Lichtregelung mit Präsenzmelderfunktion kombinierbar

Präsenzmelderfunktion:
■ Erfassung kleinster Bewegungen z.B. an einem Arbeitsplatz zur Erkennung der Anwesenheit von Personen
■ Einschalten: Bewegungserkennung und Helligkeitsschwelle unterschritten
■ Ausschalten: Keine Bewegung im Erfassungsfeld und Ablauf der Nachlaufzeit, oder Helligkeitsschwelle überschritten

Bewegungsmelderfunktion:
■ Erfassung von Bewegungen zur Verkehrswegsicherung in Gebäuden
■ Einschalten: Bewegungserkennung und Helligkeitsschwelle unterschritten
■ Ausschalten: Keine Bewegung im Erfassungsfeld und Ablauf der Nachlaufzeit, oder Helligkeitsschwelle überschritten

Nach dem Ansprechen und Einschalten arbeitet die Bewegungserfassung helligkeitsunabhängig.

Meldebetrieb:
■ Helligkeitsunabhängige Erfassung von Bewegungen im Erfassungsfeld
■ Einschalten: Nach Erkennen einer einstellbaren Anzahl Bewegungen innerhalb des eingestellten Überwachungszeitraums
■ Ausschalten: Keine Personen im Erfassungsfeld und Ablauf der Nachlaufzeit

Der Schutzgrad IP 44 ist gewährleistet.
Technische Daten
Nennspannung KNX: DC 21 ... 32 V SELV
Stromaufnahme KNX: max. 10 mA
Anschluss Bus: Anschlussklemme
Schutzklasse: III
Umgebungstemperatur: −25 ... +55 °C
Lager-/Transporttemperatur: −25 ... +70 °C
Relative Feuchte: 10 ... 100 % (keine Betauung)
Schutzart: IP 44
Deckenausschnitt (Ø x T): 44 x 35 mm
Maße (Ø x H): 53,5 x 38 mm (mit Designring)
Max. Stärke der Zwischendecke: ca. 25 mm
Einbautiefe: min. 35 mm
Abstand zwischen Zwischendecke und Betondecke: min. 20 mm
Designring Ø innen: 35,6 mm
Designring Ø außen: 53,5 mm
Aufbauhöhe Designring: 1,8 mm
Aufbauhöhe Linse: 5,5 mm
Bewegungserfassung
Erfassungswinkel: 360°
Reichweite: Ø ca. 12 m (Montagehöhe 3 m)
Helligkeitssensor
Messbereich: 10 ... 2.000 lx
Genauigkeit (≤ 80 lx): ± 10 lx
Genauigkeit (> 80 lx): ± 5 %

Farbe: alpinweiß
