Produktdetails
KNX Synoptik

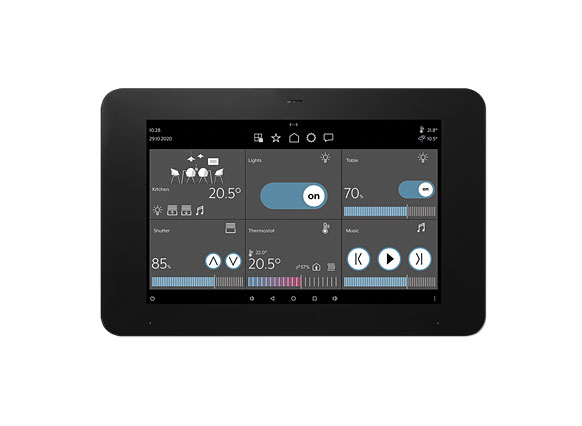

KNX Smart Panel 8
Bestimmungsgemäßer Gebrauch
■ Visualisieren und Bedienen von Anlagenzuständen in der Gebäudeautomation
■ Montage waagerecht (empfohlen) oder senkrecht
■ Montage in UP-Einbaugehäuse (Art.-Nr. EBG 24 oder SC 7 EBG) oder auf Gerätedose nach EN 60670-1 (Empfehlung: ca. 60 mm tief)
Produkteigenschaften
■ Hochauflösendes HD-Display
■ Näherungssensor
■ Kapazitiver Touchscreen
■ Reinigungsmodus mit Touchscreen-Sperre
■ Lüfterlos, ohne mechanisch bewegliche Teile
■ Integrierter Busankoppler
■ Grafische Benutzeroberfläche zur Visualisierung und Bedienung von KNX-Geräten
■ Projektierung mit Windows-Software "KNX Smart Panel Designer" (Mindestanforderungen: Windows 10, 64-Bit, 120 MB freier Speicherplatz)
■ Inbetriebnahme mit ETS ab Version 5.7.4 und DCA
■ KNX-Sonderfunktionen, z.B. Szenen, Sequenzen, Zentralfunktion, Anwesenheitssimulation
■ Räume oder Elemente: max. 300
■ Gliederung nach mehreren Räumen oder als Einzelzimmer
■ Zeitplanungen: max. 125 mit je 10 Befehlen
■ Logische Verknüpfungen: max. 55
■ Astronomische Uhr
■ Visualisierung der Innen- und Außentemperatur
■ Automatischer Temperaturdurchschnitt pro Raum
■ Benachrichtigungen (Alarm, Warnung, Information)
■ Favoriten-Seite
■ Farbschema hell / dunkel
■ Zweistufiger Konfigurationszugriff (Admin / Benutzer)
■ Benutzerverwaltung
■ Benutzer (PIN-Codes): max. 10
■ PIN-Schutz für Räume / Elemente
■ Backup und Wiederherstellung
■ Mobile App (Zugriff lokal)
■ App-Anwender pro Installation: max. 10
Technische Daten
Bildschirmdiagonale: 203 mm / 8’’
Auflösung: 1280 x 800 (WXGA)
Seitenverhältnis: 16:10
Außenmaße (B x H): 225 x 145 mm
Aufbauhöhe: 16 mm
Einbautiefe: 22 mm
Leistungsaufnahme: max. 16 W
Versorgung: DC 12 ... 32 V SELV über externes Netzteil (Art.-Nr. NT 2415 REG VDC, nicht im Lieferumfang)
Betriebssystem: Android 6
Prozessor: Cortex-A53
Arbeitsspeicher: 2 GB
Massenspeicher: 16 GB Flash (freier Speicherplatz hängt vom Betriebssystem ab)
USB-Anschlüsse: 1 x USB 2.0 Typ A
LAN-Anschlüsse: 1 x 10/100/1000 Mbit/s
KNX: KNX-Anschlussklemme
KNX Medium: TP 256
