LB-Management

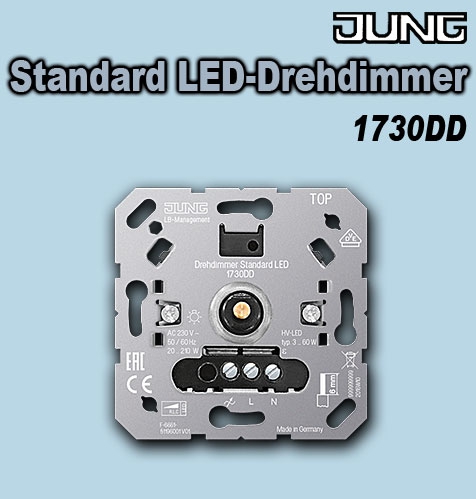

Drehdimmer Standard LED
mit Inkrementalgeber
ohne Nebenstelleneingang

Bestimmungsgemäßer Gebrauch
■ Schalten und Dimmen von Beleuchtung
■ Betrieb mit geeigneter Abdeckung
■ Montage in Gerätedose nach DIN 49073


Produkteigenschaften
■ Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
■ Automatische Einstellung des zur Last passenden Dimmprinzips
■ Gerät kann ohne Neutralleiter betrieben werden
■ Einschalten durch lampenschonenden Softstart
■ Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
■ Einschalthelligkeit dauerhaft speicherbar
■ Minimalhelligkeit dauerhaft speicherbar
■ Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
■ Elektronischer Übertemperaturschutz
■ Leistungserweiterung durch Leistungszusätze möglich
■ Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

Technische Daten
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung: ca. 0,35 W
Verlustleistung: ca. 2 W
Umgebungstemperatur: −5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen: 20 ... 210 W
HV-Halogenlampen: 20 ... 210 W
Elektronische Trafos: 20 ... 210 W
Elektronische Trafos mit NV-LED: typ. 20 ... 60 W
Induktive Trafos: 20 ... 210 VA
Induktive Trafos mit NV-LED: typ. 20 ... 60 VA
HV-LED-Lampen dimmbar: typ. 3 ... 60 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 60 W
Ohmsch-kapazitiv: 20 ... 210 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 ... 210 VA
Ohmsch und HV-LED: typ. 3 ... 60 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 60 W
Betrieb ohne Neutralleiter: Mindestlast 50 W. Gilt nicht für Lasten mit HV-LED- und Kompaktleuchtstofflampen.
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss: Schraubklemmen
eindrähtig: 1 x 0,5 ... 4,0 mm2
2 x 0,5 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2
2 x 0,5 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm2
2 x 0,5 ... 1,5 mm2
VPE: 1/10
