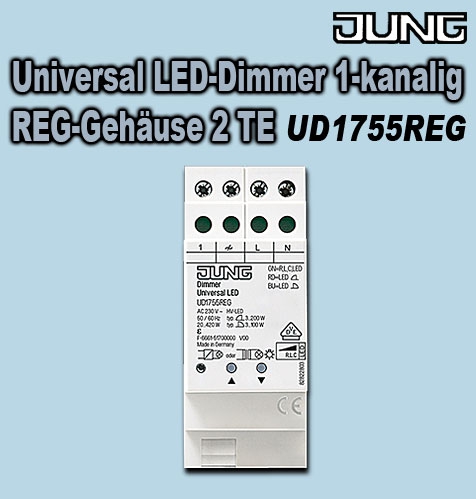

Dimmer Universal LED
REG-Gehäuse 2 TE

Bestimmungsgemäßer Gebrauch
■ Schalten und Dimmen von Beleuchtung
■ Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler
■ Die Bedienung erfolgt über die Tasten, Nebenstelle 2- oder 3-Draht, Drehnebenstelle oder Taster mit Schließerkontakt

Produkteigenschaften
■ Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
■ Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
■ Anzeige der eingestellten Betriebsart mittels LED
■ Einschalten durch lampenschonenden Softstart
■ Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
■ Einschalthelligkeit dauerhaft speicherbar
■ Minimalhelligkeit dauerhaft speicherbar
■ Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
■ Elektronischer Übertemperaturschutz
■ Leistungserweiterung durch Leistungszusätze möglich
■ Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

Technische Daten
Nennspannung: AC 230 V ~
Netzfrequenz: 50/60 Hz
Standby-Leistung: ca. 0,3 W
Verlustleistung: ca. 3,8 W
Umgebungstemperatur: −5 ... +45 °C
Anschlussleistung bei 25 °C
Glühlampen: 20 ... 420 W
HV-Halogenlampen: 20 ... 420 W
Elektronische Trafos: 20 ... 420 W
Elektronische Trafos mit NV-LED: 20 ... 100 W
Induktive Trafos: 20 ... 420 VA
Induktive Trafos mit NV-LED: 20 ... 100 VA
HV-LED-Lampen dimmbar: typ. 3 ... 100 W
Kompaktleuchtstofflampen dimmbar: typ. 3 ... 100 W
Bei Einstellung "LED-Phasenabschnitt" verdoppelt sich die maximale Anschlussleistung für HV-LED-Lampen und elektronische Trafos mit NV-LED.
Ohmsch-kapazitiv: 20 ... 420 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 ... 420 VA
Ohmsch und HV-LED: typ. 3 ... 100 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 ... 100 W
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss: Schraubklemmen
eindrähtig: 1 x 0,75 ... 4,0 mm2
2 x 0,75 ... 2,5 mm2
feindrähtig ohne Aderendhülse: 1 x 0,75 ... 4,0 mm2
2 x 0,75 ... 2,5 mm2
feindrähtig mit Aderendhülse: 1 x 0,5 ... 2,5 mm2
Anzahl Nebenstellen
Nebenstelle 2-Draht Art.-Nr. 1720 NE: unbegrenzt
Nebenstelle 3-Draht Art.-Nr. 1723 NE: 10
Drehnebenstelle 3-Draht Art.-Nr.: 1733 DNE: 10
unbeleuchtete Installationstaster: unbegrenzt
Gesamtlänge Nebenstellenleitung: max. 100 m
Gesamtlänge Lastleitung: max. 100 m
Einbaubreite: 36 mm (2 TE)

Ausführung: 1-kanalig

VPE: 1/10
