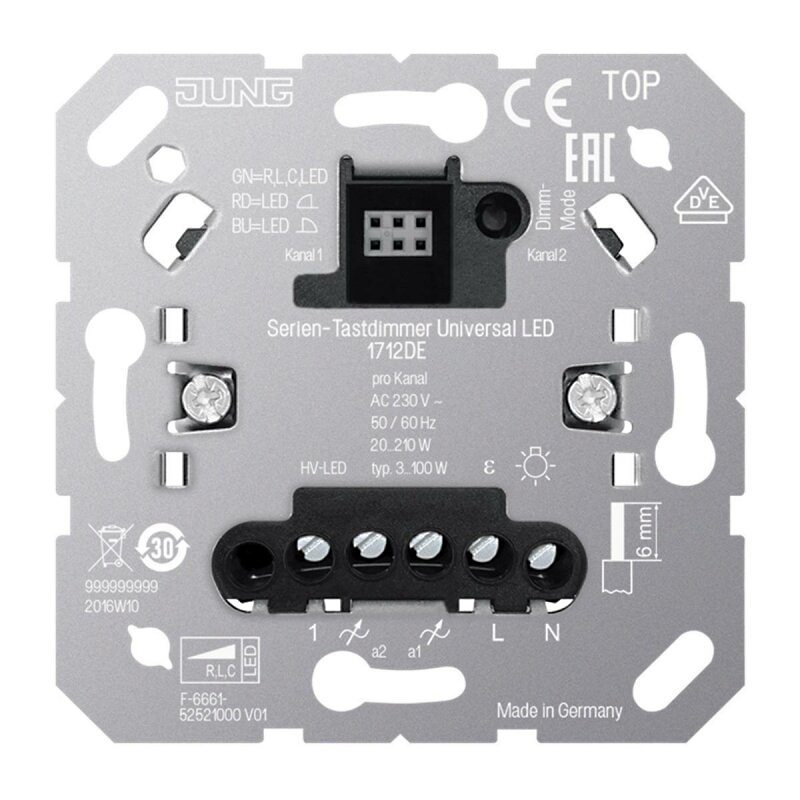

Serien-Tastdimmer Universal LED
- mit Nebenstelleneingang
- für Aufsätze Art.-Nrn.: .. 1702 ..

Bestimmungsgemäßer Gebrauch:
- Schalten und Dimmen von Beleuchtung
- Betrieb mit geeignetem Aufsatz aus dem LB-Management
- Montage in Gerätedose nach DIN 49073

Produkteigenschaften:
- zwei unabhängige Ausgänge für zwei Leuchtengruppen
- unsymmetrische Lastverteilung möglich
- Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip
- automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips
- Anzeige der eingestellten Betriebsart mittels LED
- Gerät kann ohne Neutralleiter betrieben werden
- Einschalten durch lampenschonenden Softstart
- Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit
- Einschalthelligkeit dauerhaft speicherbar
- Minimalhelligkeit dauerhaft speicherbar
- Anschluss von Nebenstellen möglich
- Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden
- Elektronischer Übertemperaturschutz
- Testbetrieb zur Funktionsprüfung
- Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich
- Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 U

Technische Daten:
Nennspannung: AC 230 V ;
Netzfrequenz: 50/60 Hz
Standby-Leistung abhängig vom Aufsatz: ca. 0,1 bis 0,5 W
Verlustleistung: ca. 4 W
Umgebungstemperatur: -5 bis 45 Grad Celsius
Anschlussleistung pro Ausgang bei 25 Grad Celsius
Glühlampen: 20 bis 210 W
HV-Halogenlampen: 20 bis 210 W
Elektronische Trafos: 20 bis 210 W
Elektronische Trafos mit NV-LED: typ. 20 bis 50 W
Induktive Trafos: 20 bis 210 VA
Induktive Trafos mit NV-LED: typ. 20 bis 50 VA
HV-LED-Lampen dimmbar: typ. 3 bis 50 W
Kompaktleuchtstofflampen dimmbar: typ. 3 bis 50 W
Betriebsart LED-Phasenabschnitt: Anschlussleistung für HV-LED-Lampen typ. 3 bis 100 W, elektronische Trafos mit NV-LED typ. 20 bis 100 W
Ohmsch-kapazitiv: 20 bis 210 W
Kapazitiv-induktiv: nicht zulässig
Ohmsch-induktiv: 20 bis 210 VA
Ohmsch und HV-LED: typ. 3 bis 50 W
Ohmsch und Kompaktleuchtstoffl.: typ. 3 bis 50 W
Leistungszusätze: siehe Anleitung Leistungszusatz
Anschluss: Schraubklemmen
eindrähtig: 1 x 0,5 bis 4,0 mm², 2 x 0,5 bis 2,5 mm²
feindrähtig ohne Aderendhülse: 1 x 0,5 bis 4,0 mm², 2 x 0,5 bis 2,5 mm²
feindrähtig mit Aderendhülse: 1 x 0,5 bis 4,0 mm², 2 x 0,5 bis 1,5 mm²
Anzahl Nebenstellen:
- Nebenstelle 2-Draht Art.-Nr. 1720 NE: unbegrenzt
- Nebenstelle 3-Draht Art.-Nr. 1723 NE: 10
- Drehnebenstelle 3-Draht Art.-Nr.: 1733 DNE: 10
Taster: unbegrenzt
Gesamtlänge Nebenstellenleitung: max. 100 m
Gesamtlänge Lastleitung: max. 100 m
