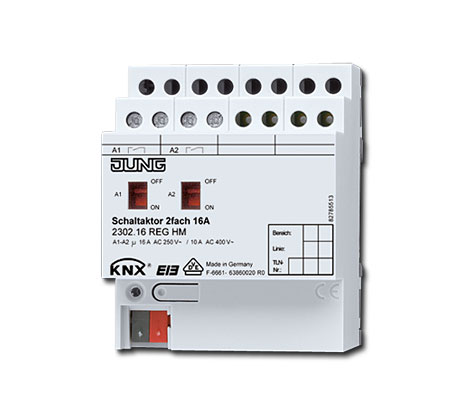

REG-Gehäuse 4 TE
2 Schließer mit mechanischer Handbetätigung und Statusanzeige
ETS-Produktfamilie Ausgabe
Produkttyp Binärausgang 2fach

Bestimmungsgemäßer Gebrauch
■ Schalten elektrischer Verbraucher AC 110 ... 230 V oder AC/DC 24 V mit potentialfreien Kontakten
■ Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften
■ Manuelle Betätigung der Relais unabhängig vom Bus
■ Schließer- oder Öffnerbetrieb
■ Verknüpfungs- und Zwangsführungsfunktion
■ Rückmeldung Schalten (nur Busbetrieb)
■ Schaltstellungsanzeige
■ Zentrale Schaltfunktion mit Sammelrückmeldung
■ Sperrfunktion für jeden Kanal
■ Zeitfunktionen: Ein- und Ausschaltverzögerung, Treppenhauslichtschalter mit Vorwarnfunktion
■ Einbindung in Lichtszenen
■ Betriebsstundenzähler, über Bus konfigurierbar
■ Eingangsüberwachung auf zyklische Aktualisierung mit Sicherheitsschaltung
■ Keine zusätzliche Stromversorgung erforderlich

Technische Daten
Nennspannung KNX: DC 21 ... 32 V SELV
Anschluss KNX: Anschlussklemme
Leistungsaufnahme KNX: typ. 150 mW
Verlustleistung: max. 2 W
Umgebungstemperatur: −5 ... +45 °C
Lager-/Transporttemperatur: −25 ... +70 °C
Einbaubreite: 72 mm (4 TE)
Anschluss Ausgänge
Anschlussart: Schraubklemmen
eindrähtig: 0,5 ... 4 mm2
feindrähtig ohne Aderendhülse: 0,5 ... 4 mm2
feindrähtig mit Aderendhülse: 0,5 ... 2,5 mm2
Schaltausgänge
Kontaktart: potentialfreie Relaiskontakte (μ-Kontakt)
Schaltspannung AC: AC 250 / 400 V
Schaltstrom 230 V AC1: 16 A
Schaltstrom 230 V AC3: 10 A
Schaltstrom 400 V AC1: 10 A
Schaltstrom 400 V AC3: 6 A
Leuchtstofflampen: 10 AX
Ohmsche Last: 3680 W
Kapazitive Last: 10 A / 140 µF
Schaltspannung DC: DC 12 ... 24 V
Schaltstrom DC: 16 A
Mindestschaltstrom: 100 mA
Einschaltstrom 150 µs: 400 A
Einschaltstrom 600 µs: 200 A
Lampenlasten
Glühlampen: 2500 W
HV-Halogenlampen: 2500 W
NV-Halogenlampen mit
induktiven Trafos: 1200 VA
elektronischen Trafos: 1500 W
Leuchtstofflampen T5/T8
unkompensiert: 2500 W
parallelkompensiert: 1300 W / 140 µF
Duo-Schaltung: 2300 W / 140 µF
Kompaktleuchtstofflampen
unkompensiert: 2500 W
parallelkompensiert: 1300 W / 140 µF
Quecksilberdampflampen
unkompensiert: 2000 W
parallelkompensiert: 2000 W / 140 µF
Prüfzeichen: VDE
