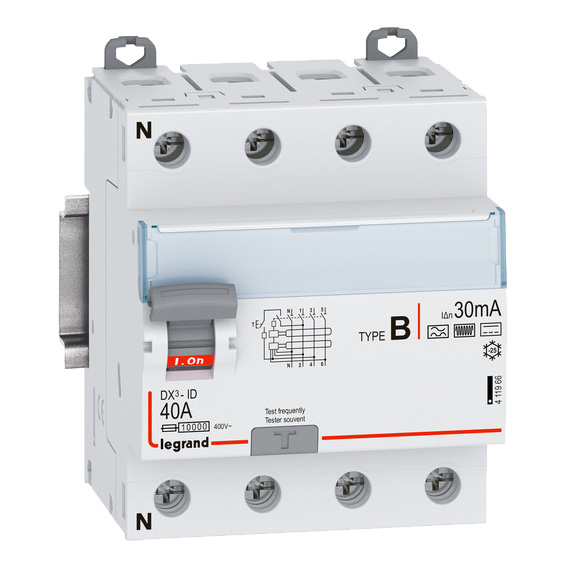

DX3 Fehlerstromschutzschalter 40A,
4-polig, 30mA, Typ B, 400VAC, N-links, 4TE

Beschreibung
Legrand Fehlerstromschutzschalter DX3-ID, Typ B, allstromsensitiv, für Wechsel-, pulsierende und glatte Gleichfehlerströme, nach VDE 0664-10, VDE 0664-11, VDE 0664-40, EN 61008-1, EN 61008-2-1, EN 62423. Erfassung von Fehlerströmen im Frequenzbereich 0 Hz bis 1kHz, kurzzeitverzögert, mit hoher Auslöseschwelle für erhöhte Betriebssicherheit (vermindert Fehlauslösungen), 4-polig, Bemessungsstrom In 40 A, Bemessungsfehlerstrom Idn 30 mA, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50 Hz, Bemessungskurzschlussstrom 10 kA bei geeigneter Vorsicherung, Stoßstromfest bis 3000 A, 4-modulig, Befestigung auf Hutprofilschiene EN 60715 durch Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Neutralleiter-Anschluss links. Einsatz und Verwendung von allstromsensitive Fehlerstromschutzschaltern für gewerbliche und industrielle Installationen mit TT, TN-S und TN-C-S Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie zum Beispiel Anlagen mit Frequenzumrichtern. Anwendungsbereiche sind: Photovoltaik-Anlagen/ Pumpen-, Klima- und Lüftungsanlagen/ Rolltreppen und Fahrstuhlanlagen/ Medizinische Geräte/ Schweißanlagen/ USV-Anlagen/ Unterrichtsräume mit Experimentiereinrichtungen/ Baustellen mit Baustromverteiler zum Anschluss von z.B. Kränen/ Fahrgeschäfte von Schaustellern.

Polzahl 4
Bemessungsspannung 400 V
Bemessungsstrom 40 A
Bemessungsfehlerstrom 3 mA
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4000 kV
Montageart DIN-Schiene
Selektiver-Typ     nein
Kurzzeitverzögerter Typ ja
Kurzschlussfestigkeit (Icw) 10 kA
Stoßstromfestigkeit 3 kA
Spannungsart AC
Mit Verriegelungsvorrichtung ja
Frequenz 50 Hz
Zusatzeinrichtungen möglich ja
Schutzart IP20
Breite in Teilungseinheiten 4
Einbautiefe 44 mm
Umgebungstemperatur während des Betriebs -25 bis 60 °C
Verschmutzungsgrad 2
Anschließbarer Leiterquerschnitt mehrdrähtig     0,75 bis 35 mm²
Anschließbarer Leiterquerschnitt eindrähtig     0,75 bis 50 mm²
