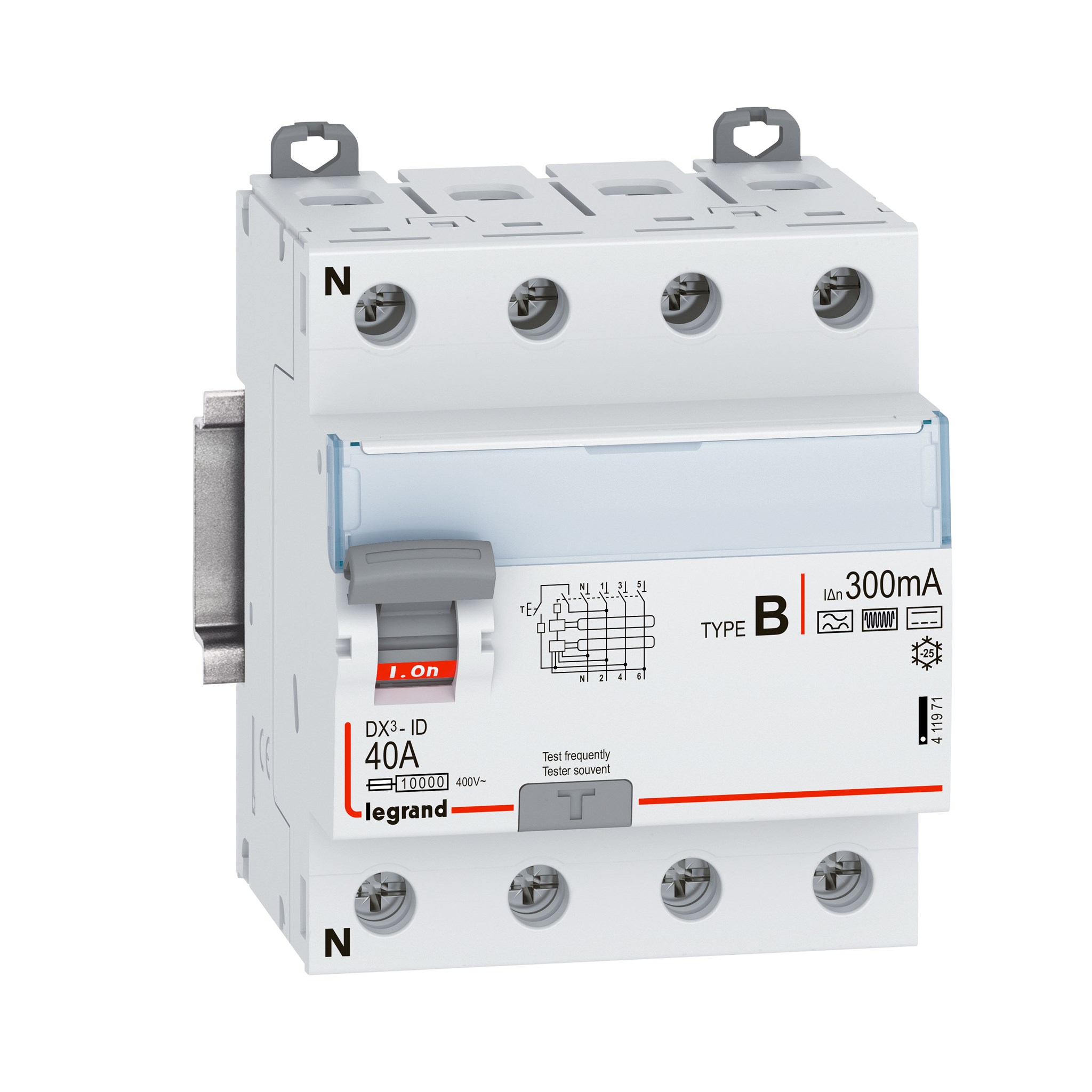

Legrand Fehlerstromschutzschalter DX3-ID, Typ B, allstromsensitiv, für Wechsel-, pulsierende und glatte Gleichfehlerströme, nach VDE 0664-10, VDE 0664-11, VDE 0664-40, EN 61008-1, EN 61008-2-1, EN 62423, Erfassung von Fehlerströmen im Frequenzbereich 0 Hz bis 1kHz, kurzzeitverzögert, mit hoher Auslöseschwelle für erhöhte Betriebssicherheit (vermindert Fehlauslösungen), 4-polig, Bemessungsstrom In 40 A, Bemessungsfehlerstrom Idn 300 mA, Bemessungsspannung Un 400 VAC, Bemessungsfrequenz 50 Hz, Bemessungskurzschlussstrom 10 kA bei geeigneter Vorsicherung, Stoßstromfest bis 3000 A, 4-modulig, Befestigung auf Hutprofilschiene EN 60715 durch Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Neutralleiter-Anschluss links. Einsatz und Verwendung von allstromsensitive Fehlerstromschutzschaltern für gewerbliche und industrielle Installationen mit TT, TN-S und TN-C-S Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie zum Beispiel Anlagen mit Frequenzumrichtern. Anwendungsbereiche sind: Photovoltaik-Anlagen/ Pumpen-, Klima- und Lüftungsanlagen/ Rolltreppen und Fahrstuhlanlagen/ Medizinische Geräte/ Schweißanlagen/ USV-Anlagen/ Unterrichtsräume mit Experimentiereinrichtungen/ Baustellen mit Baustromverteiler zum Anschluss von z.B. Kränen/ Fahrgeschäfte von Schaustellern.
Technische Merkmale
Polzahl 4
Bemessungsspannung 400 V
Bemessungsstrom 40 A
Bemessungsfehlerstrom 0.3 A
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4000 kV
Montageart DIN-Schiene
Fehlerstrom-Typ B
Selektiver-Typ Nein
Kurzzeitverzögerter Typ Ja
Kurzschlussfestigkeit (Icw) 10 kA
Stoßstromfestigkeit 3 kA
Spannungsart AC
Mit Verriegelungsvorrichtung Ja
Frequenz 50 Hz
Zusatzeinrichtungen möglich Ja
Schutzart (IP) IP20
Breite in Teilungseinheiten 4
Einbautiefe 44 mm
Umgebungstemperatur während des Betriebs -25-60 °C
Verschmutzungsgrad 2
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75-35 mm²
Anschließbarer Leiterquerschnitt eindrähtig 0.75-50 mm²
RAL-Nummer (ähnlich) 7035
Explosionsgeschützt Nein
Breite 71.2 mm
Höhe 83 mm
Tiefe 77.8 mm
Schlagfestigkeit IK04
Lagertemperatur -40-70 °C
Nennspannung 340-440 V
Stromversorgungsrichtung Von oben oder unten
Bezeichnungsangabe der Anschlussklemmen Ja
Stress-Test Konform (1000V) Nein
Farbe grau
Halogenfrei Ja
Anschlussart Schraubklemme
Verbindungsart Phasenschiene und Kabel
Textfeld/Beschriftungsfläche Ja
