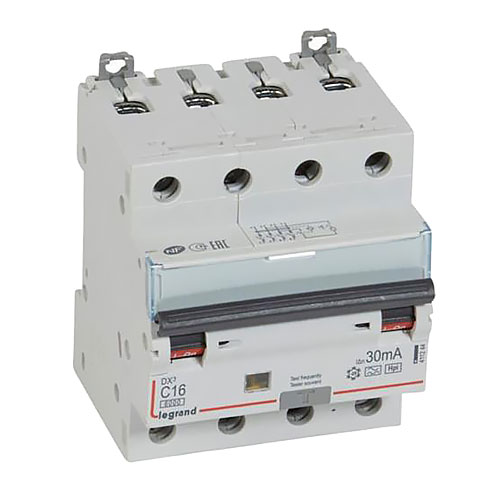

Legrand FI/LS-Schalter DX3, 4-polig, Typ F, Mischfrequenzsensitiv nach EN 62423, EN 61009-1, VDE 0664-20, kurzzeitverzögert, verzögert mindestens 10 ms, Bemessungsstrom In 16 A, Bemessungsfehlerstrom Idn 30 mA.C-Charakteristik, Bemessungsspannung Un 400 VAC , Bemessungsfrequenz 50 Hz, Bemessungsschaltvermögen Icn 6 kA, Stoßstromfest bis 3000 A, Energiebegrenzungsklasse 3, Auslöseanzeige: gelb=Fehlerstrom-oder Prüftastenauslösung, farblos= Kurzschluss-oder Handauslösung. Befestigung auf Hutprofilschiene EN 60715 durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich.

Technische Merkmale
Polzahl (gesamt) 4
Anzahl der abgesicherten Pole 4
Bemessungsspannung 400 V
Bemessungsstrom 16 A
Bemessungsfehlerstrom 0.03 A
Fehlerstrom-Typ F
Energiebegrenzungsklasse 3
Bemessungsabschaltvermögen nach EN 61009 6 kA
Bemessungsabschaltvermögen nach IEC 60947-2 10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1 6 kA
Stoßstromfestigkeit 3 kA
Spannungsart AC
Frequenz 50 Hz
Auslösecharakteristik     C
Mitschaltender Neutralleiter Ja
Mit Verriegelungsvorrichtung Ja
Verschmutzungsgrad 2
Breite in Teilungseinheiten 4
Einbautiefe     44 mm
Unterputzmontage Ja
Fehlauslöseschutz Ja
Schutzart IP20
Breite     71.2 mm
Höhe     83 mm
Tiefe     77.8 mm
