Produktdetails

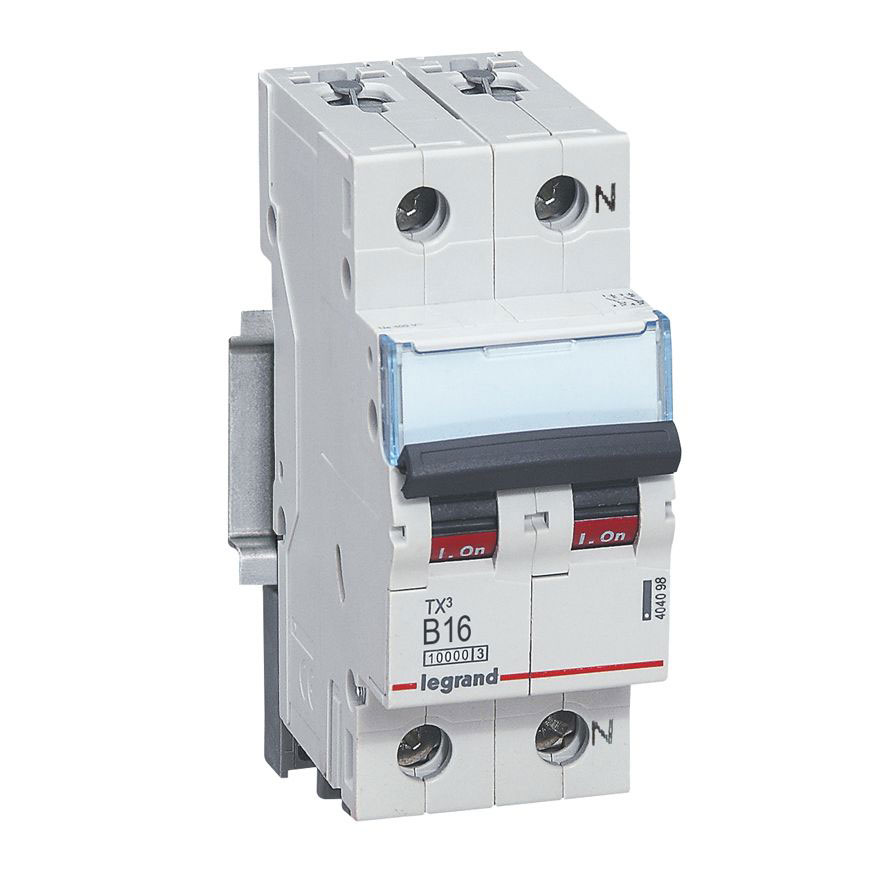

Legrand Leitungsschutzschalter TX3 nach EN 60898-1, VDE 0641-11, EN 60947-2, 1-polig mit mitschaltendem Neutralleiter, B-Charakteristik, Bemessungsstrom In 16 A, Bemessungsschaltvermögen Icn10 kA nach EN 60898-1, Bemessungsspannung Un 230 VAC, Bemessungsfrequenz 50/60 Hz, Energiebegrenzungsklasse 3, Befestigung auf Hutprofilschiene EN 60715 durch eine rastende Schnellbefestigung, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel, mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. Leitungsschutzschalter mit B-Charakteristik sind vornehmlich für den Leitungsschutz in Licht- und Steckdosen-Stromkreisen bestimmt.

Technische Merkmale
Einbautiefe 44 mm
Auslösecharakteristik B
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 1
Bemessungsstrom 16 A
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230V 10 kA
Spannungsart AC
Frequenz 50-60 Hz
Energiebegrenzungsklasse 3
Unterputzmontage Ja
Mitschaltender Neutralleiter Ja
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich Ja
Breite in Teilungseinheiten 2
Schutzart IP20
Explosionsgeschützt Nein
Breite     35.4 mm
Höhe     88 mm
Tiefe     77.8 mm
Schlagfestigkeit IK02
Lagertemperatur -40-70 °C
Nennspannung 240-415 V
Stromversorgungsrichtung Von oben oder unten
Bezeichnungsangabe der Anschlussklemmen Nein
Farbe  grau
RAL-Nummer 7035
Halogenfrei Ja
Anschlussart Schraubklemme
Verbindungsart     Phasenschiene und Kabel
Textfeld/Beschriftungsfläche Ja
Montageart DIN-Schiene
