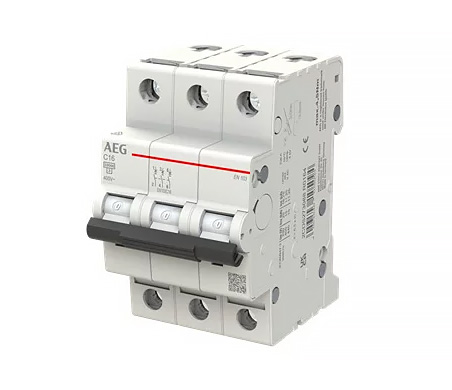

AEG EN103C16 Leitungsschutzschalter, Elfaplus 10kA, C-Charakteristik, 16A, 3P
Leitungsschutzschalter schützen und steuern Stromkreise gegen Überlast und Kurzschlüsse. Durch den Einsatz eines LS wird eine zuverlässige und sichere Elektroinstallation sichergestellt. Leitungsschutzschalter EN100 (10kA) der AEG Line sind sicher und zuverlässig: Höchster Isolationsgrad IP40, Knebelsperre, Plombierbare Anschlüsse. Anwenderfreundlich. Multifunktional: Anbau von Zubehör möglich sowie kaskadierbar. Ein Gerätetyp für alle Hauptfunktionen, Fernauslöser und Unterspannungsauslöser, Hilfsfunktionen. QR-Code auf den Geräten für weitere technische Informationen. Einfach zu installieren: Sowohl Stift- als auch Gabelanschlüsse verwendbar, Hohes Anzugdrehmoment 4,5 Nm, Großzügig dimensionierte Anschlußklemmen Leitungsschutzschalter 35mm². Bemessungsströme von 0,5 bis 63A in B-, C- und D-Charakteristik.
Technische Daten:
Charakteristik, 16A, 3P 2CDS273088R0164:
Einbautiefe 69 mm
Auslösecharakteristik C
Polzahl (gesamt) 3
Anzahl der abgesicherten Pole 3
Bemessungsstrom 16 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 440 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V -
Spannungsart AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V -
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V -
Frequenz 50 Hz
Frequenz 60 Hz
Verlustleistung -
Energiebegrenzungsklasse 3
Unterputzmontage nein
Mitschaltender Neutralleiter nein
Überspannungskategorie 3
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich ja
Breite in Teilungseinheiten -
Schutzart IP20
Umgebungstemperatur während des Betriebs -25 °C
Umgebungstemperatur während des Betriebs 55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig 0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 35 mm²
Anschließbarer Leiterquerschnitt eindrähtig 0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig 35 mm²
Explosionsgeschützt nein
