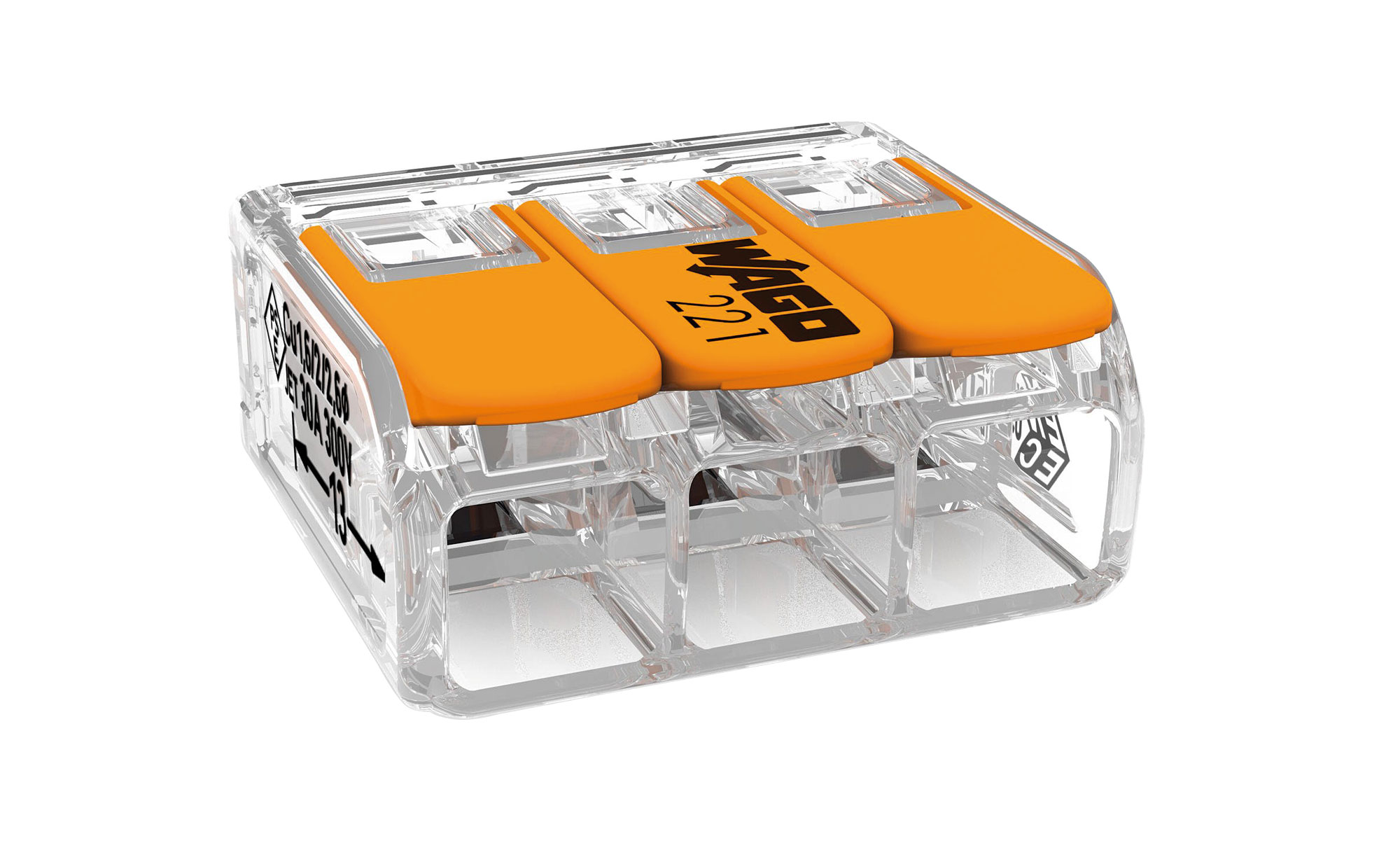

Verbindungsklemme mit Hebeln Serie 221

Verbindungsklemme mit Hebeln; für alle Leiterarten; max. 6 mm² / 3 Leiter;
Gehäusefarbe transparent;
Umgebungstemperatur max. 85 °C (T85); 6,00 mm²; transparent

Anschlusstechnik CAGE CLAMP®
Betätigungsart Hebel
Verdrahtungsrichtung Seitliche Verdrahtung

Verbindungsklemme; für alle Leiterarten; max. 6 mm²; 3 Leiter; mit Hebeln; Gehäusefarbe transparent; Umgebungstemperatur max. 85 °C (T85); 6,00 mm²; transparent

Ihre Vorteile:

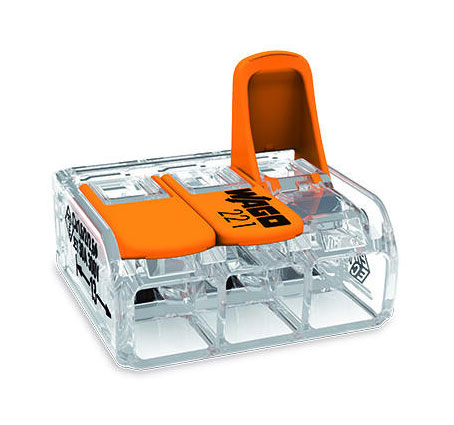

    Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu
    Als 2-, 3- und 5-Leiter-Klemmen erhältlich
    Komfortabler Leiteranschluss von 0,5 bis 6 mm²
    Installation aller Leiterarten
    Zeitersparnis für Installateure und Gerätehersteller
    Schnelle Installation von Geräten mit höherem Leistungsbedarf
    Sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten
    Befestigungsadapter für normgerechte Installation
    Individuelle Fixierungen möglich

Sicherheitshinweis 1: in geerdeten Netzen

Bemessungsdaten gemäß IEC/EN 60664-1
Bemessungsdaten gemäß EN 60664
Bemessungsspannung (II / 2) 450 V
Bemessungsstoßspannung (II / 2) 4 kV
Bemessungsstrom     41 A

Bemessungsdaten gemäß UL
Approbationsdaten gemäß UL 486C
Bemessungsspannung UL (Use Group C) 600 V
Bemessungsstrom UL (Use Group C) 30 A

Anschlussdaten
Anschlusstechnik CAGE CLAMP®
Betätigungsart Hebel
Anschließbare Leiterwerkstoffe Kupfer
Nennquerschnitt 6 mm²
Eindrähtiger Leiter      0,5 … 6 mm² / 20 … 10 AWG
Mehrdrähtiger Leiter 0,5 … 6 mm² / 20 … 10 AWG
Feindrähtiger Leiter 0,5 … 6 mm² / 20 … 10 AWG
Abisolierlänge 12 … 14 mm / 0.47 … 0.55 inch
Gesamte Anzahl der Klemmstellen 3
Gesamte Anzahl der Potentiale 1
Verdrahtungsart Seitliche Verdrahtung

Werkstoffdaten
Farbe transparent
Brennbarkeitsklasse gemäß UL 94 V2
Farbe des Betätigungselements orange
Gewicht 4 g

VPE:30/300
