Produktdetails
Für Signal- und Leistungsübertragung: die Federleiste/Buchse WINSTA® MIDI Kodierung A.
Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung.
Sie lassen sich schnell und effizient in einer Vielzahl von Anwendungen ohne Fehler montieren.
Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen
die schnelle und wartungsfreie Verdrahtung aller Komponenten.
Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder
können unterschiedliche Schaltkreise eindeutig unterschieden werden.
Der Installationssteckverbinder ist für eine Last bis 25 A verwendbar.
Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden.
Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik.
Aufgrund der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren.
Das spart Zeit und Aufwand. Für die Abmantellänge kann ein Bereich bis zu 55 mm genutzt werden.
Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Entscheiden Sie sich für Haltbarkeit und Qualität – mit Aufdruck von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht.
fehlsteckgeschützter Installationssteckverbinder
für Steuerungen in der Automation
für eine Vielzahl von Anwendungsbereichen
kundenspezifische Lösungen
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Elektrische Daten:
Bemessungsdaten gemäß IEC/EN
Bemessungsdaten gemäß IEC/EN 60664-1
Bemessungsspannung (III / 3) 250V
Bemessungsstoßspannung (III / 3) 4kV
Bemessungsstrom 25A
Legende Bemessungsdaten (III / 3) ≙ Überspannungskategorie III / Verschmutzungsgrad 3
Bemessungsdaten gemäß UL 1977
Bemessungsspannung UL 1977 600V
Bemessungsstrom UL 1977 23A
Anschlussdaten
Klemmstellen 6
Gesamte Anzahl der Potentiale 3
Anschluss 1:
Anschlusstechnik Push-in CAGE CLAMP®
Betätigungsart Betätigungswerkzeug
Push-in
Nennquerschnitt 4 mm² / 12 AWG
Eindrähtiger Leiter 0,5 … 4 mm² / 20 … 12 AWG
Eindrähtiger Leiter; direkt steckbar 1,5 … 4 mm² / 16 … 12 AWG
Mehrdrähtiger Leiter 0,5 … 2,5 mm² / 20 … 14 AWG
Feindrähtiger Leiter 0,5 … 4 mm² / 20 … 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen 0,25 … 1,5 mm² / 20 … 16 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen 0,25 … 2,5 mm² / 20 … 14 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar 1,5 mm² / 16 AWG
Abisolierlänge 9 mm / 0.35 inch
Polzahl 3
Anschließbarer Durchmesser der Mantelleitung 8 … 11,5 mm
Leiteranschlussrichtung zur Steckrichtung 0°
Abmantellänge 55mm
Kodierung A

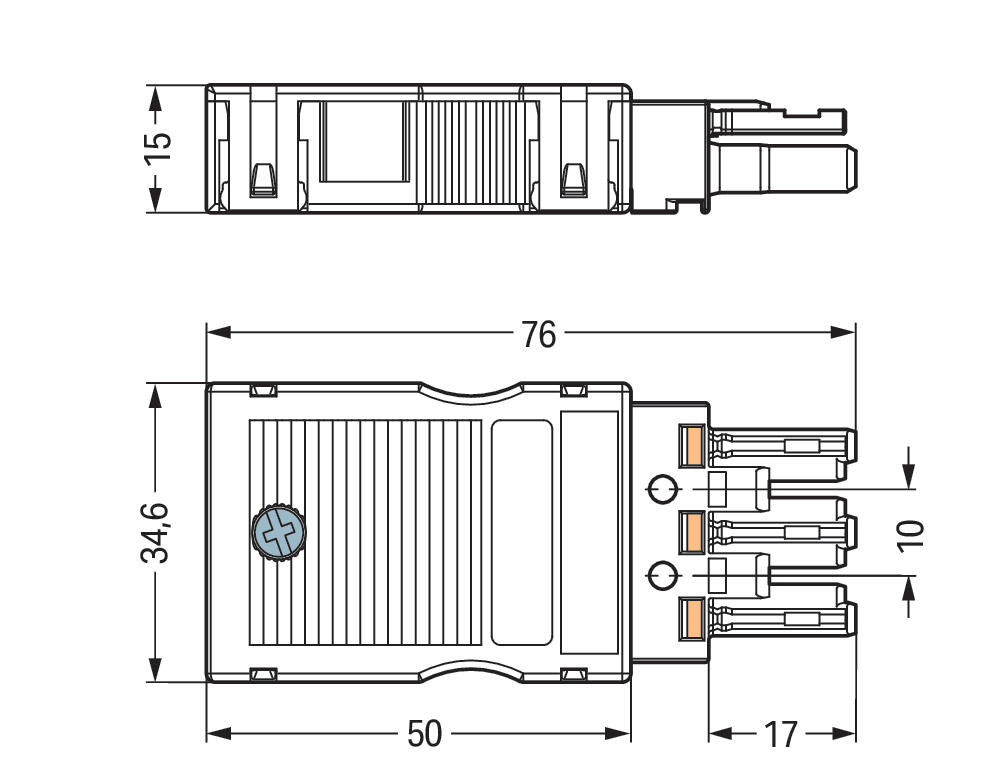

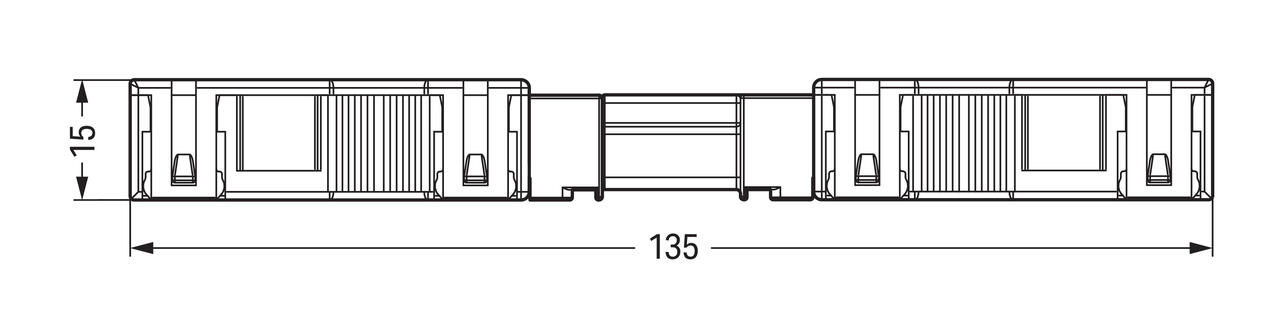

Geometrische Daten
Rastermaß 10 mm / 0.394 inch
Breite 34,6 mm / 1.362 inch
Höhe 15 mm / 0.591 inch
Tiefe 76 mm / 2.992 inch
Mechanische Daten
Anwendung Allgemeine Netzanwendungen
variable Kodierung Ja
Aufdruck L ⏚ N
Potentialkennzeichnung L ⏚ N
Steckkraft einer Steckverbindung ca. 20 … 70 N (polzahlabhängig)
Haltekraft einer Steckverbindung mit Verriegelung: > 80 N
Trennkraft einer Steckverbindung ohne Verriegelung: ca. 20 … 70 N (polzahlabhängig)
Anzahl der Steckzyklen 200, ohne ohmsche Last
Schutzart IP2XC; In gestecktem Zustand mit Zugentlastungsgehäuse:
IP2xC (Diese Installationssteckverbinder sind nicht für
den Einsatz in leicht zugänglichen Bereichen vorgesehen!)
Anzugsdrehmoment der Schraube 0,5 Nm
Steckverbindung
Kontaktausführung im Steckverbinderbereich Federleiste/Buchse
Steckverbinder Anschlusstyp für Leiter
Fehlsteckschutz Ja
Werkstoffdaten
Hinweis Werkstoffdaten Informationen zu Materialangaben finden sie hier
Farbe weiß
Deckelfarbe grau
Isolierstoffgruppe I
Isolierwerkstoff Hauptgehäuse Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94 V0
Klemmfederwerkstoff Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff Kupfer bzw. Kupferlegierung; oberflächenveredelt
Kontaktoberfläche Zinn
Brandlast 0,382MJ
Umgebungsbedingungen
Verarbeitungstemperatur -5 … +40 °C
Dauergebrauchstemperatur -35 … +85 °C
Hinweis zur Dauergebrauchstemperatur Isolierteile für Temperaturen ≤ 105 °C
VPE: 1/25
